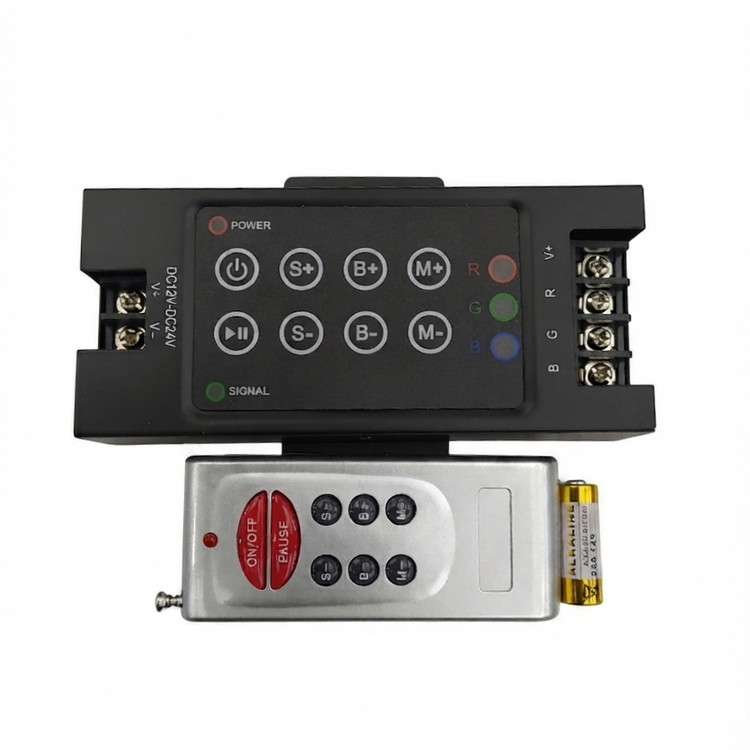

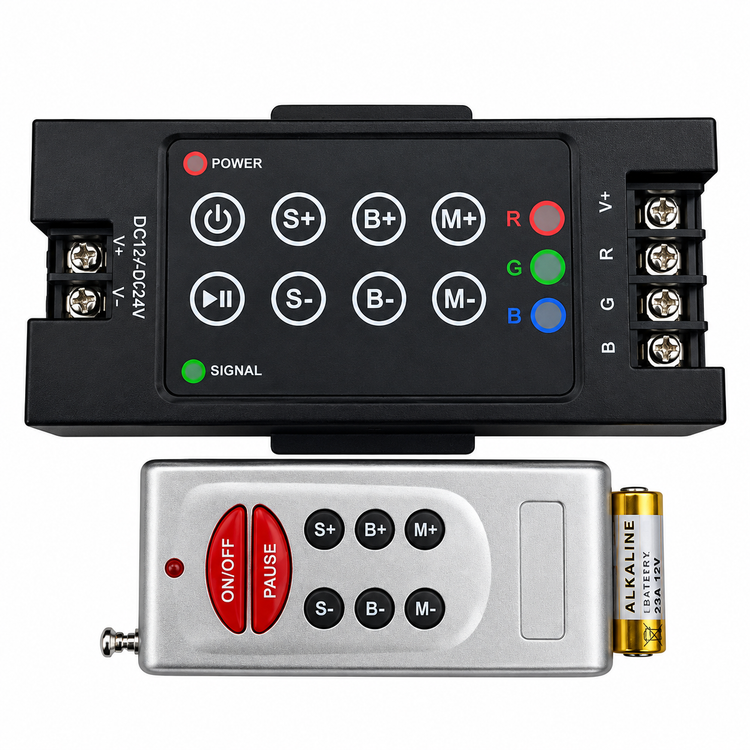

ریموت آرجی بی ۳۰آمپر12-24ولت

راهنمای کاربری

۱. مشخصات اصلی

• دمای کاری: ۲۰- تا ۶۰+ درجه سانتی‌گراد

• ولتاژ تغذیه: ۱۲ تا ۲۴ ولت DC

• ابعاد کنترلر: ۱۲۰ × ۸۰ × ۲۵ میلی‌متر

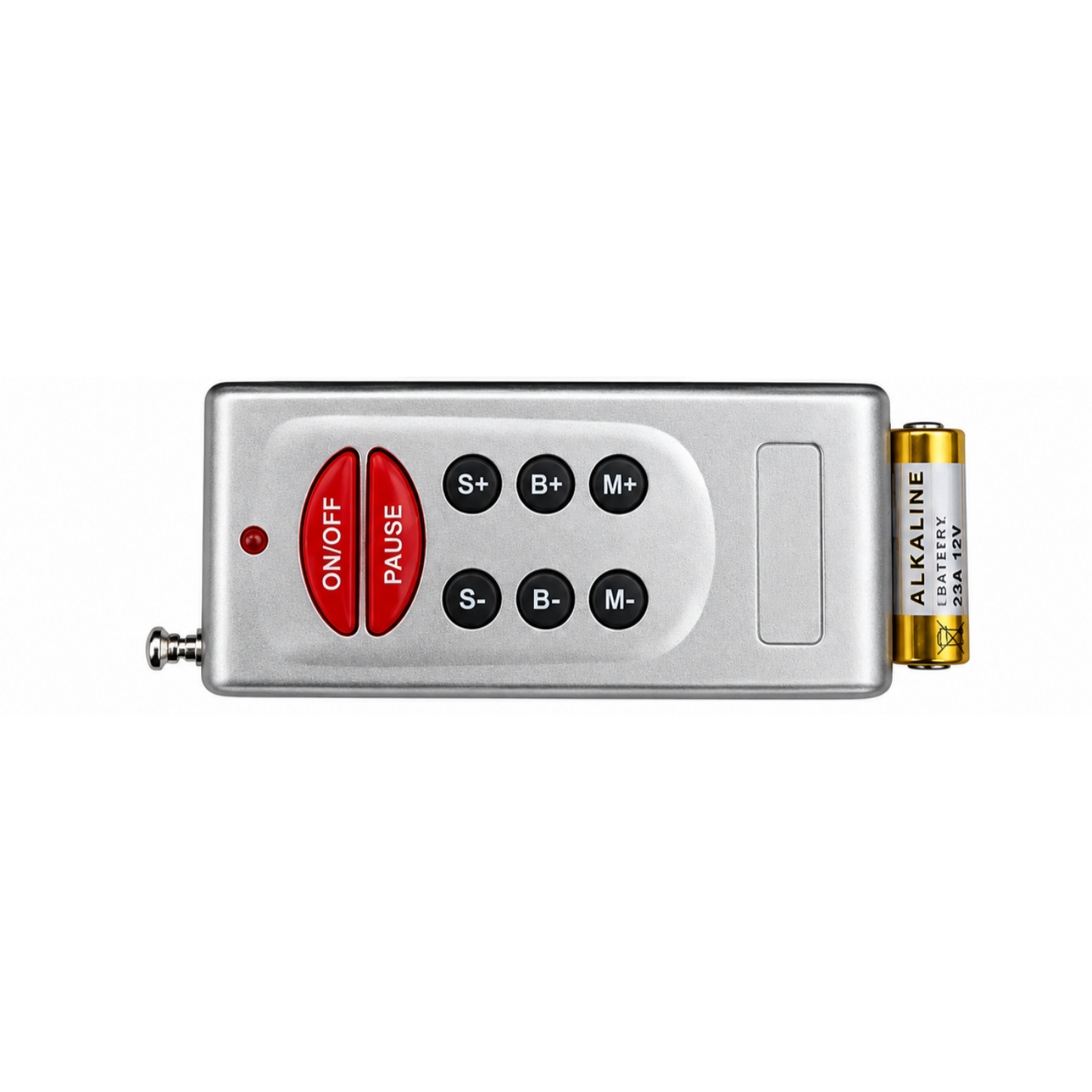

• ابعاد ریموت: ۸۵٫۵ × ۳۶٫۸ × ۱۵٫۴ میلی‌متر

• نوع خروجی: خروجی آرجی بی چهارسیم

• حالت اتصال: حالت اتصال مشترک (مثبت مشترک)

• حداکثر جریان بار: ۱۰ آمپر برای هر کانال

۲. روش‌های کنترل

این دستگاه از کنترل با دکمه‌های روی پنل و همچنین کنترل RF (ریموت بی‌سیم) پشتیبانی می‌کند.

عملکرد دکمه‌ها به شرح زیر است:

• ON/OFF: روشن / خاموش کردن

• Pause: توقف موقت

• Speed+ / Speed-: افزایش / کاهش سرعت

• Brightness+ / Brightness-: افزایش / کاهش روشنایی

• Mode+ / Mode-: تغییر حالت یا افکت نورپردازی

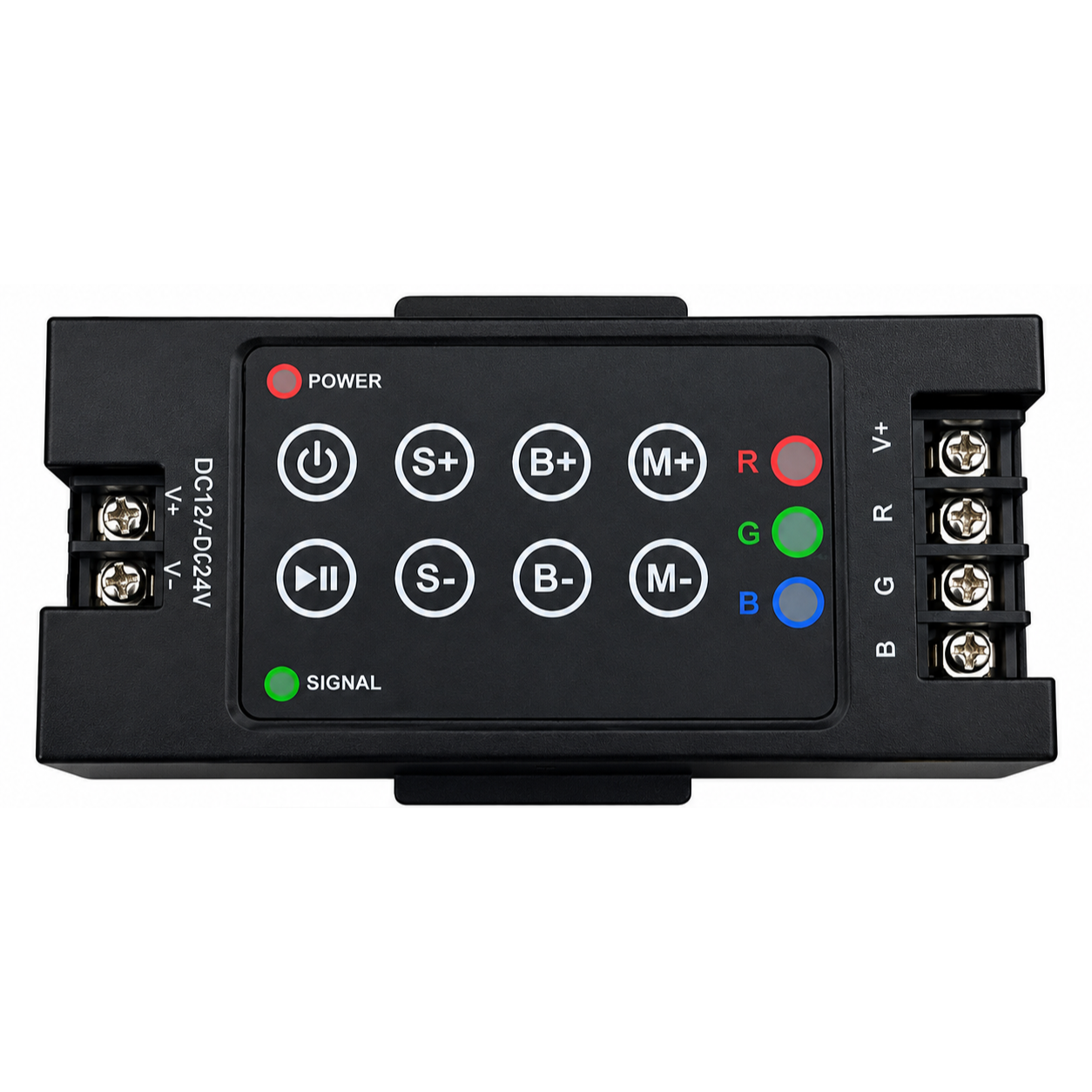

۳. توضیحات پنل و نحوه اتصال

مطابق شکل:

• ورودی تغذیه: ۱۲ تا ۲۴ ولت DC

• خروجی: اتصال به نوارهای LED

• دستگاه از طریق ریموت بی‌سیم RF کنترل می‌شود.

• نوارهای LED  به خروجی‌های کنترلر متصل می‌شوند.

۴. نکات مهم و احتیاطی

• ولتاژ ورودی این محصول ۱۲ تا ۲۴ ولت DC است و استفاده از ولتاژهای دیگر مجاز نیست.

• از اضافه‌بار (Overload) جلوگیری کنید.

• برای جلوگیری از آسیب به بخش حساس چرخش رنگ هنگام نصب باتری ریموت، به قسمت مربوط به تنظیم رنگ دست نزنید.

• هنگام استفاده از ریموت، اگر عملکرد آن ضعیف شد، باتری را خارج کرده و دوباره آن را به‌درستی نصب کنید.

• کنترلر را در نزدیکی سطوح یا اجسام فلزی بزرگ قرار ندهید.

• همچنین از قرار دادن کنترلر در نزدیکی منابع دارای امواج الکترومغناطیسی قوی خودداری کنید؛ زیرا این موارد می‌توانند به‌طور جدی روی برد عملکرد ریموت تأثیر بگذارند.
