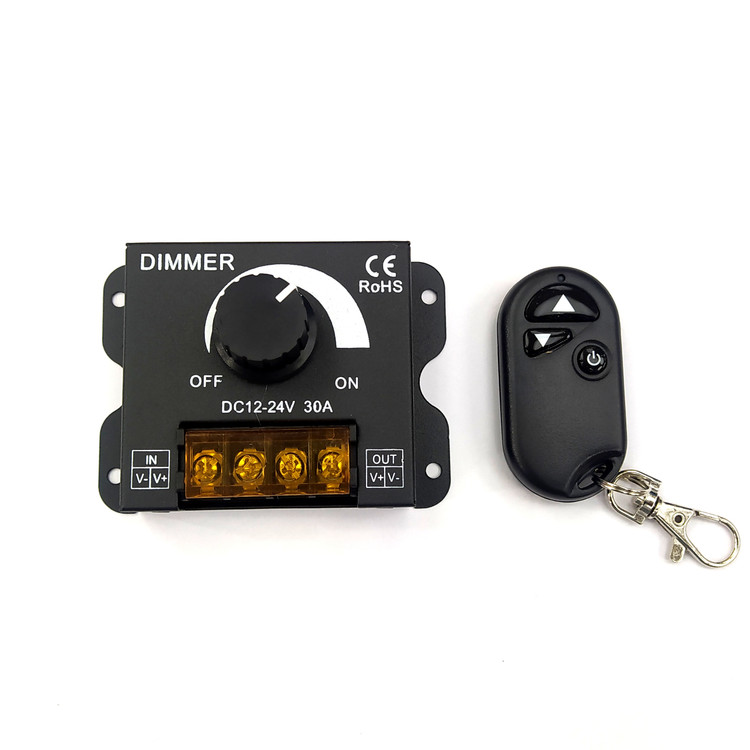

ریموت تک رنگ ۳۰آمپر۱۲تا۲۴ولت

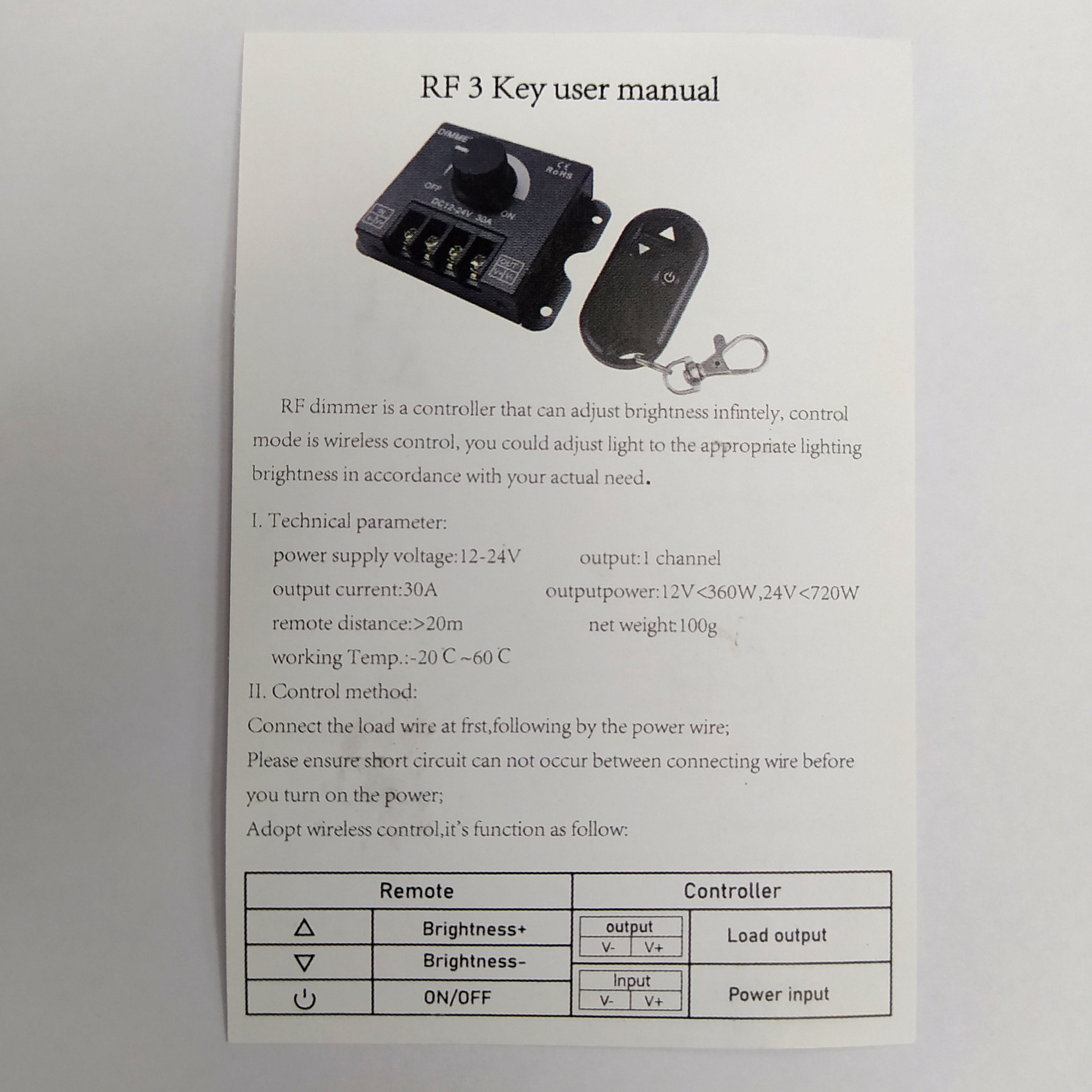

راهنمای کاربر دیمر RF سه‌کلید

دیمر RF یک کنترلر است که امکان تنظیم پیوسته شدت نور را فراهم می‌کند. این دستگاه به‌صورت بی‌سیم کنترل می‌شود و شما می‌توانید میزان روشنایی چراغ را متناسب با نیاز خود تنظیم کنید.

۱. مشخصات فنی

• ولتاژ ورودی: ۱۲ تا ۲۴ ولت DC

• تعداد کانال خروجی: ۱ کانال

• جریان خروجی: ۳۰ آمپر

• توان خروجی:

  • در ۱۲ ولت: حداکثر ۳۶۰ وات

  • در ۲۴ ولت: حداکثر ۷۲۰ وات

• برد ریموت: بیش از ۲۰ متر

• وزن: ۱۰۰ گرم

• دمای کاری: ۲۰- تا ۶۰+ درجه سانتی‌گراد

۲. روش اتصال و استفاده

ابتدا سیم‌های خروجی بار (چراغ) را متصل کنید و سپس سیم‌های ورودی تغذیه۱۲تا۲۴ولت را وصل نمایید.

قبل از روشن کردن دستگاه، حتماً مطمئن شوید که بین سیم‌های اتصال ، اتصال کوتاه وجود نداشته باشد.

عملکرد ریموت کنترل

• ▲ → افزایش شدت نور

• ▼ → کاهش شدت نور

• ⏻ → روشن / خاموش کردن

ترمینال‌های کنترلر

خروجی (Output): اتصال به چراغ یا بار

• V−

• V+

ورودی (Input): اتصال به منبع تغذیه

• V−

• V+

نکته: منظور از RF در این دستگاه، کنترل بی‌سیم با ریموت رادیویی است.
