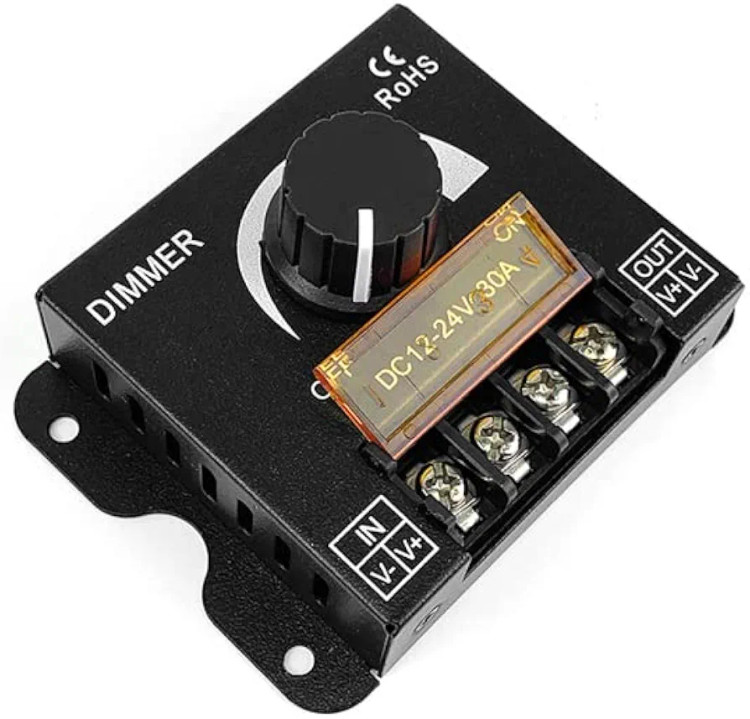

دیمرولومی 12تا24ولت 30 آمپر

دیمر ولومی ال ای دی

ولتاژ کاری : ۱۲-۲۴ ولت

جریان نامی : ۳۰ آمپر

مناسب برای کم و زیاد کردن نور ال ای دی ۱۲یا۲۴ ولت

برای افزایش عمر محصول بهتراست تا ۷۵درصد ظرفیت آن استفاده شود

✓تعداد موجود می باشد

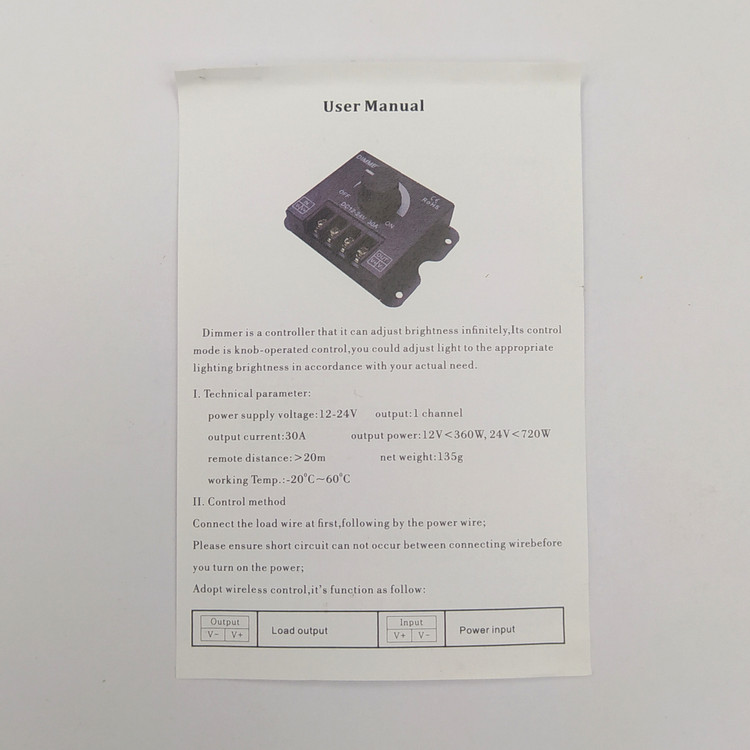

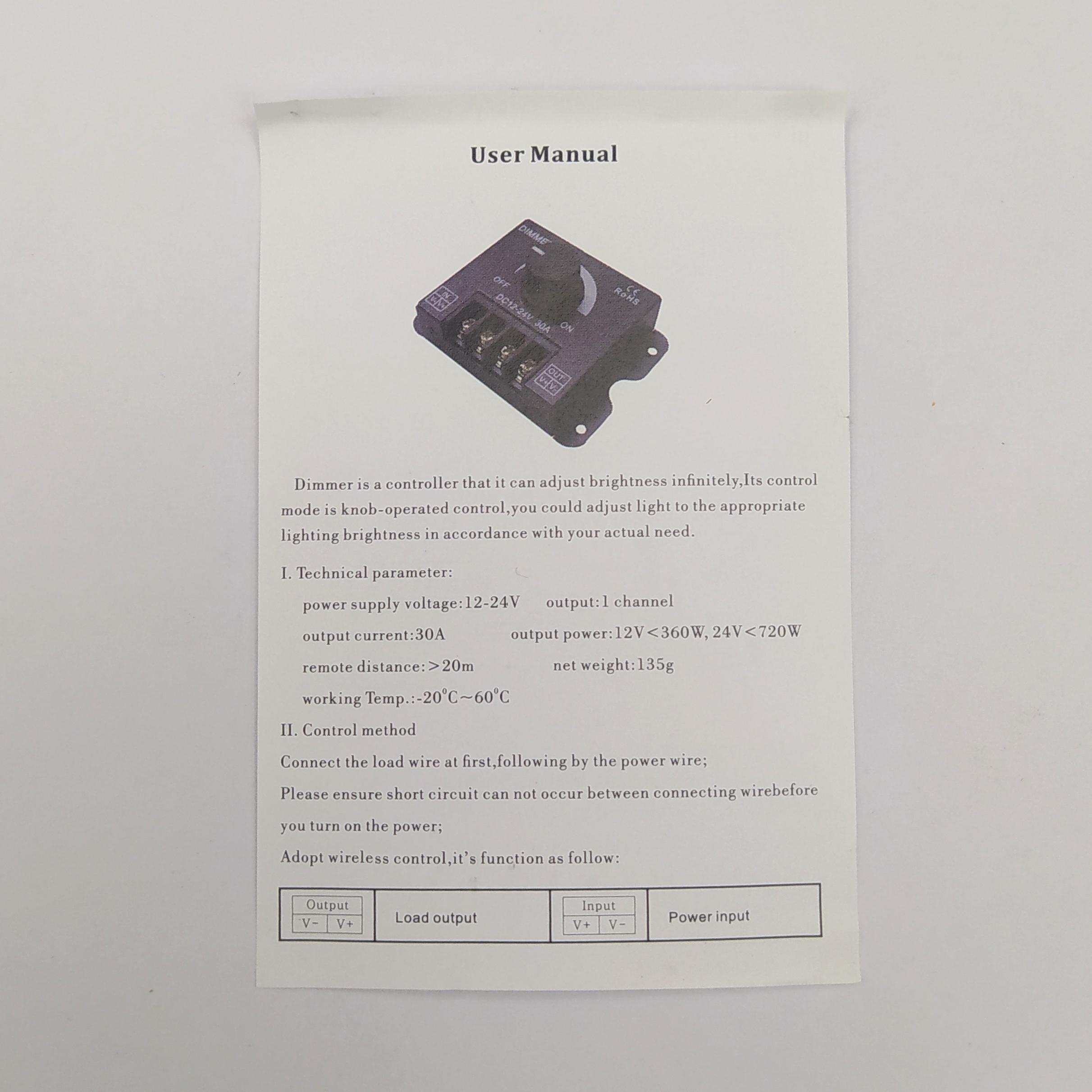

راهنمای استفاده

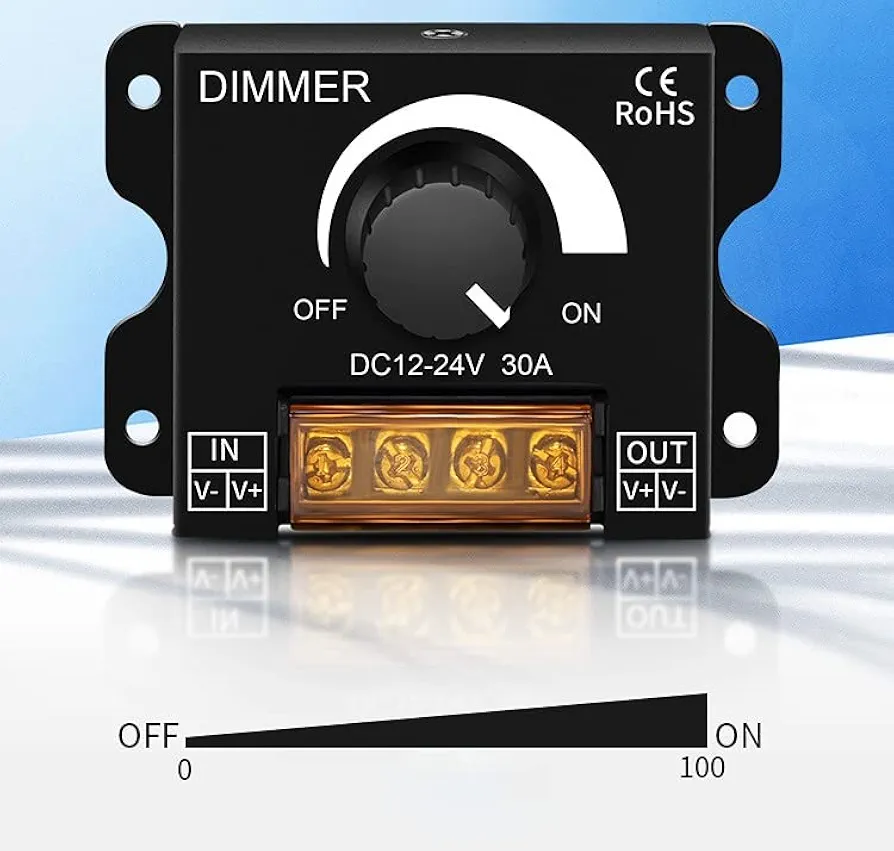

این دیمر یک کنترل‌کننده برای تنظیم پیوسته میزان روشنایی است.
روش کنترل آن به‌صورت ولومی (پیچ تنظیم) بوده و می‌توانید نور چراغ را متناسب با نیاز خود کم یا زیاد کنید.
۱. مشخصات فنی
ولتاژ ورودی: ۱۲ تا ۲۴ ولت دی سی
تعداد کانال خروجی: ۱ کانال
جریان خروجی: ۳۰ آمپر
توان خروجی در ۱۲ ولت: حداکثر ۳۶۰ وات در ۲۴ ولت: حداکثر ۷۲۰ وات
وزن خالص: ۱۳۵ گرم
دمای کاری: ۲۰- تا ۶۰+ درجه سانتی‌گراد
۲. روش اتصال و راه‌اندازی
ابتدا سیم‌های خروجی به بار (چراغ) را وصل کنید و سپس سیم‌های تغذیه۱۲یا۲۴ولت ورودی را متصل نمایید.قبل از روشن کردن دستگاه، مطمئن شوید که هنگام اتصال سیم‌ها اتصال کوتاه ایجاد نشده باشد.

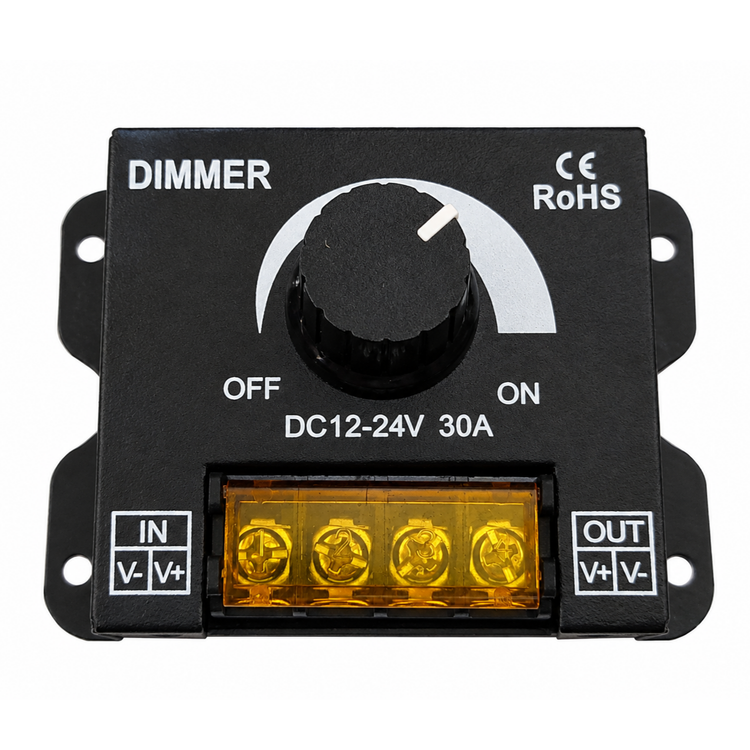

ترمینال‌ها:
Output / خروجی: V- و V+
Input / ورودی: V+ و V-
Power Input: ورودی تغذیه
Load Output: خروجی به چراغ

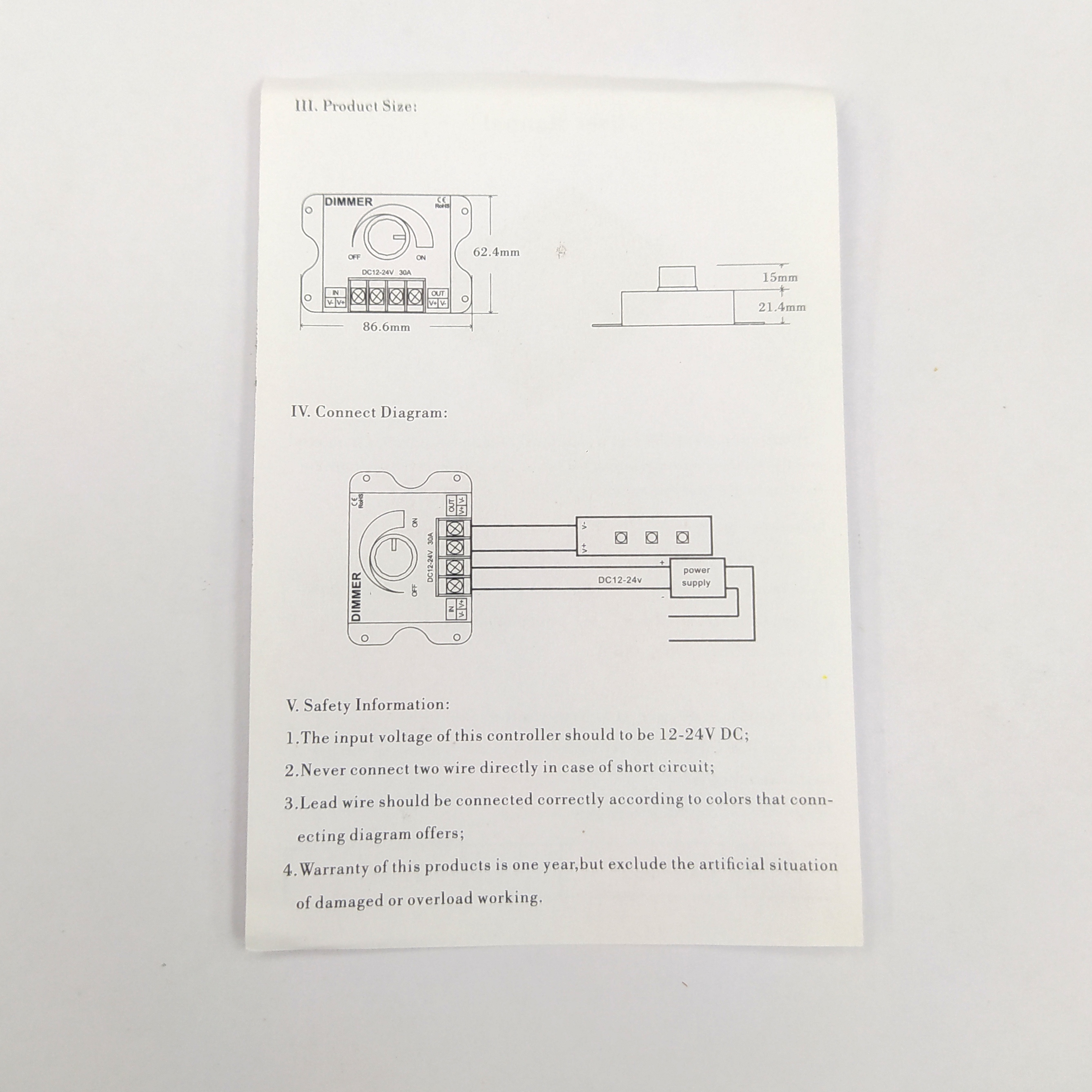

۳. ابعاد محصول
طول: ۸۶٫۶ میلی‌مترعرض: ۶۲٫۴ میلی‌متر
ارتفاع: ۲۱٫۴ میلی‌متر  ارتفاع قسمت ولوم: ۱۵ میلی‌متر
۴. نقشه اتصالات اتصال

 به این شکل انجام می‌شود:

برق DC به ورودی دیمر متصل شده و خروجی دیمر به چراغ یا نوار LED وصل می‌شود.
۵. نکات ایمنی ولتاژ ورودی این کنترل‌کننده باید ۱۲ تا ۲۴ ولت DC باشد.برای جلوگیری از اتصال کوتاه، هرگز دو سیم را مستقیماً به یکدیگر وصل نکنید.سیم‌ها باید مطابق رنگ و محل مشخص‌شده در نقشه اتصال به‌درستی متصل شوند.
