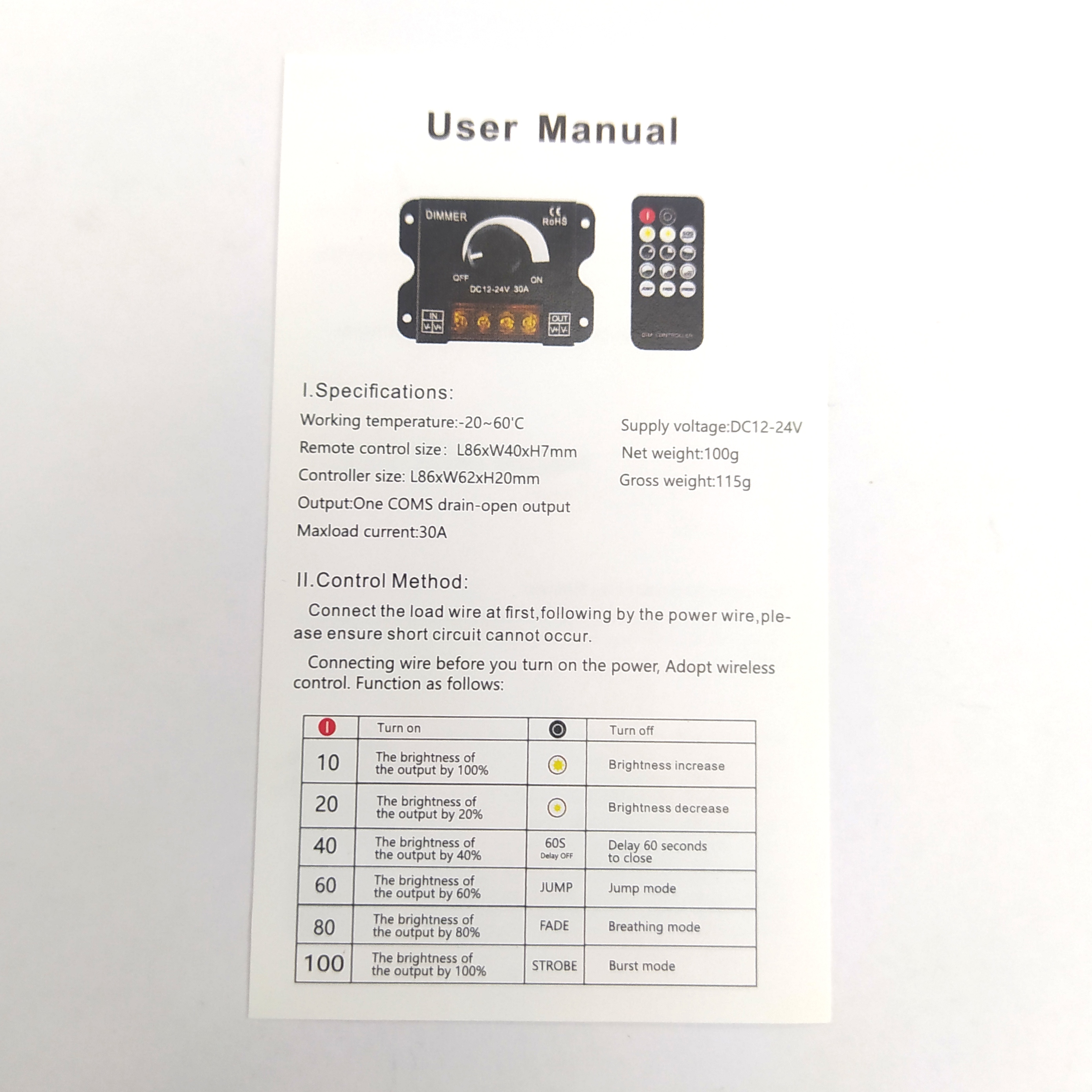

I. مشخصات فنی

• دمای کاری: ۲۰- تا ۶۰+ درجه سانتی‌گراد

• ولتاژ تغذیه: DC 12–24V

• برد ریموت کنترل: ۸۶ × ۴۰ × ۷ میلی‌متر

• وزن خالص: ۱۰۰ گرم

• ابعاد کنترلر: ۸۶ × ۶۲ × ۲۰ میلی‌متر

• وزن ناخالص: ۱۱۵ گرم

• نوع خروجی: تک رنگ

• حداکثر جریان بار: ۳۰ آمپر

II. روش کنترل

ابتدا سیم‌های بار (LED) را متصل کنید و سپس سیم تغذیه را وصل نمایید.
برای جلوگیری از اتصال کوتاه، از صحیح بودن اتصالات اطمینان حاصل کنید.

قبل از روشن کردن دستگاه، سیم‌کشی را به‌درستی انجام دهید. کنترل دستگاه به‌صورت بی‌سیم و ولوم  انجام می‌شود.

عملکرد دکمه‌های ریموت

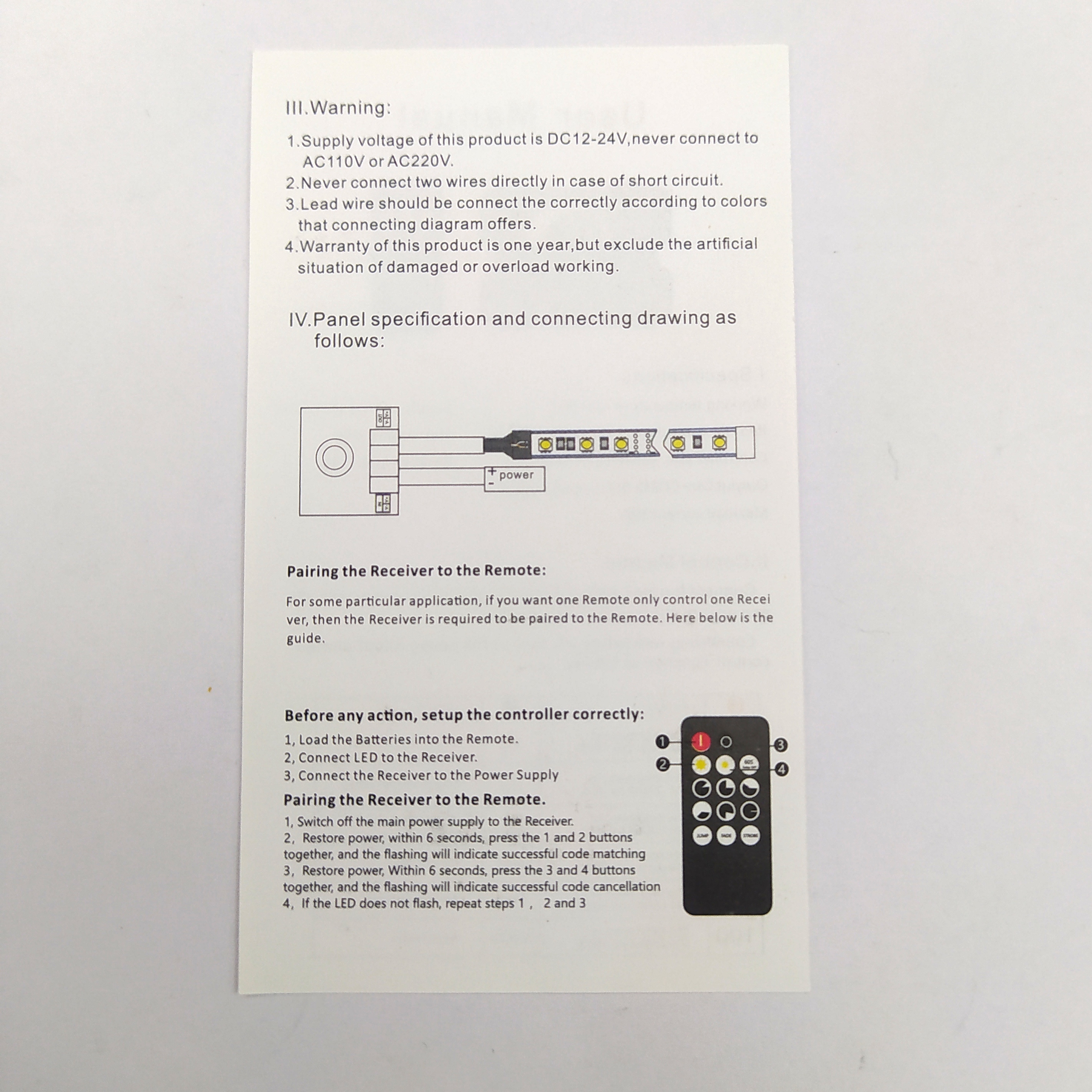

III. هشدارها

1. ولتاژ تغذیه این محصول DC 12–24V است. هرگز آن را به AC 110V یا AC 220V متصل نکنید.

2. در صورت اتصال کوتاه، هرگز دو سیم را مستقیماً به یکدیگر وصل نکنید.

3. سیم‌های ورودی و خروجی را مطابق رنگ‌بندی و نقشه اتصال به‌درستی وصل کنید.

جفت‌کردن گیرنده با ریموت

در برخی کاربردها ممکن است بخواهید یک ریموت فقط یک گیرنده مشخص را کنترل کند. در این حالت، گیرنده باید با ریموت موردنظر Pair (جفت) شود.

قبل از انجام عملیات، کنترلر را به‌درستی نصب کنید:

1. باتری‌ها را داخل ریموت قرار دهید.

2. نوار LED را به گیرنده متصل کنید.

3. گیرنده را به منبع تغذیه وصل کنید.

جفت‌کردن گیرنده با ریموت

1. برق گیرنده را قطع کنید.

2. برق را دوباره وصل کنید و ظرف مدت ۶ ثانیه، دکمه‌های ۱ و ۲ را هم‌زمان فشار دهید.

3. برق را مجدداً قطع و وصل کنید و ظرف مدت ۶ ثانیه، دکمه‌های ۳ و ۴ را هم‌زمان فشار دهید.

4. چشمک‌زدن چراغ نشانگر به معنی انجام موفقیت‌آمیز عملیات جفت‌سازی/تطبیق کد است.
